Focke Wulf 190 D-9


18 januari 2000

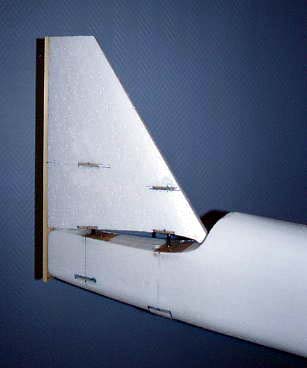

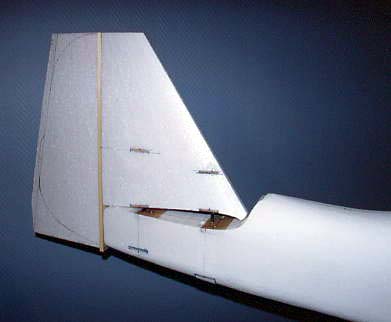

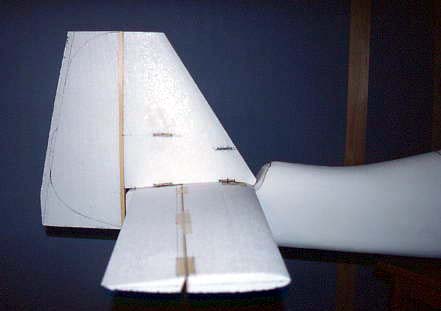

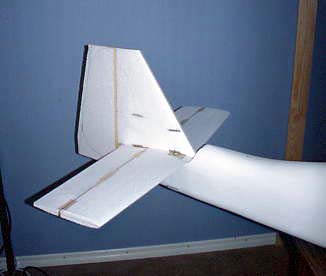

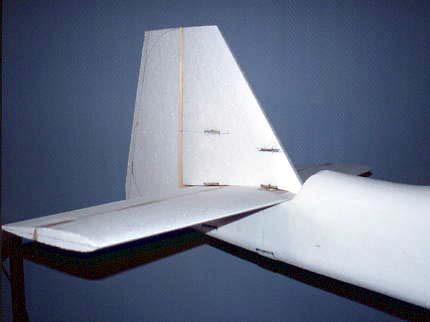

Stabilisatorn ska skruvas fast med tre 6 mm nylon skruvar. Två i fram och en bak på stabben. Jag har limmat in två stycken träbitar med blindmuttrar i kroppen. I dessa ska stabben fästas. Träbitarna kan se på de två första bilderna nedan under fenan. Pontus hjälpte mig att skära ut fenan. Fenan har SD8020 som profil samma som stabben. Här provade jag att använda masonit i materialet till profilmallen. Det funkade bra. Jag skar av bakdelen på fenan som skulle bli sidorodret. En balk limmades till bakkanten på fenan. Två 6 mm rör installerades i fenan parallellt med balken tillsammans med träförstärkningar av 4 mm plywood. Motsvarande rör limmades också in i kroppen. Två 6 mm rör av kolfiber som passar i rören i kroppen och fenan håller fenan vertikal. Två nylon skruvar genom balken under stabben håller fast fenan på kroppen.

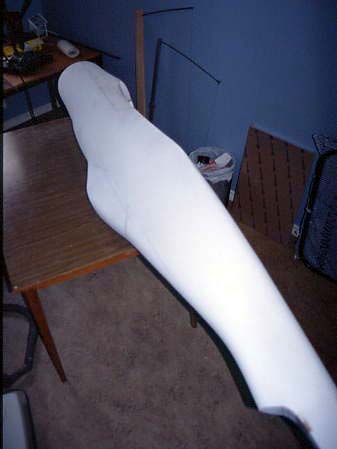

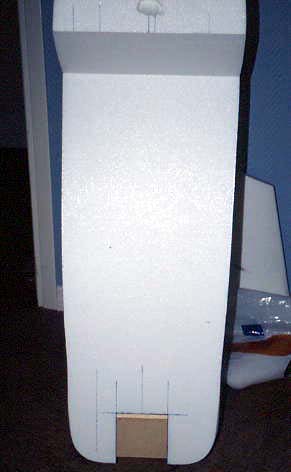

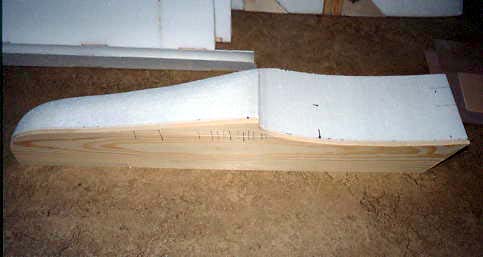

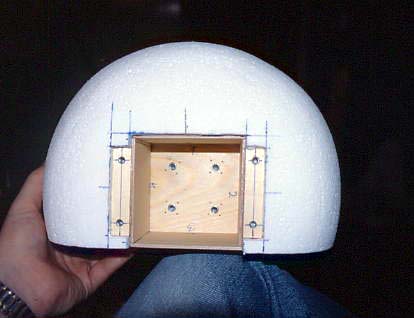

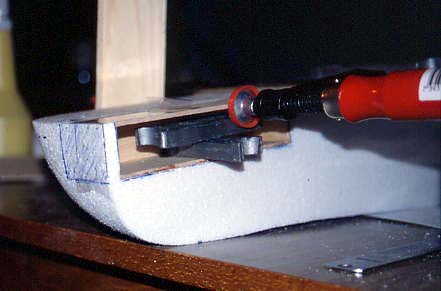

Framdelen av kroppen är förstärkt med en balk av 8 mm furu. Balken är 80 mm hög och går från nosen bak till halva vingkordan. Samtidigt installerade jag en box för bly i nosen. Det böhövs en del bly för att få tyngdpunkten på rätt ställe. Boxen är 9 x 9 x 9 cm och är placerad precis bakom spinnern. Jag hoppas att det bara ska behövas ca 2 kg för att väga av modellen. Locket till boxen är framåt och hålls fast med fyra 4 mm skruvar. I locken finns en 6 mm blindmutter där spinnern ska skruvas fast. Under blyboxen finns utrymmet för mottagaracken. Jag planera att använda fem celler av sub-C storlek typ Sanyo 1700 mAh. Jag gjorde även kanaler för kablaget i kroppen.
